產品介紹

用途

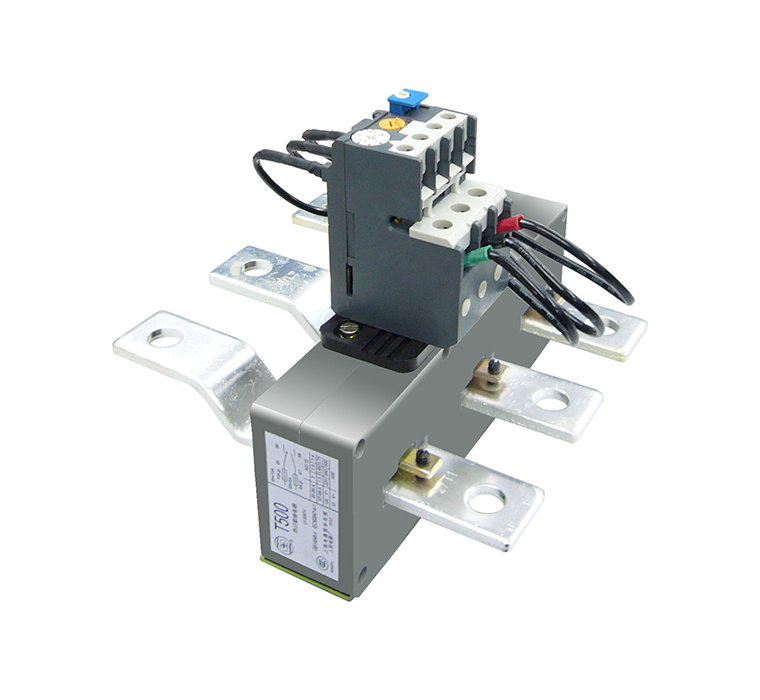

T系列熱過載繼電器主要用于交流50或60赫茲， 電壓到660伏、 電流到630安的電力線路中， 一般用作三相感應電動機的過載與斷相保護、 常與交流接觸器配合組成電磁起動器、 也可單獨使用。 該系列熱過載繼電器符合GB14048.4等國家標準和IEC 60947-4-1等國際標準。



適用工作環境

1. 海拔高度不超過2000米;

2. 環境空氣溫度-5 ~ ＋40?C;

3. 大氣相對濕度在周圍空氣溫度最高為+40?C時不超過50%， 在較低的溫度下可以有較高的相對濕度， 如在+25?C時可以允許90% 的相對濕度，并考慮到因溫度變化發生產品表面上的凝露。



安全須知

1. 熱過載繼電器的電流整定值應與所保護電機的額定電流一致。

2. 熱過載繼電器主電路連接導線的截面應與其額定電流相適應。 具體要求見下表：







3. 熱過載繼電器分組合式與獨立式二種。 組合式可與相應電流等級的B或RMK交流接觸器直接組合使用； 獨立式可單獨固定后與其它型號的同電流等級的交流接觸器配合使用。



與RMK交流接觸器的配合

制造廠推薦RMK交流接觸器與T熱過載繼電器按下表配合使用。







有關熱過載繼電器與B交流接觸器的配合使用請參見B交流接觸器樣本。
