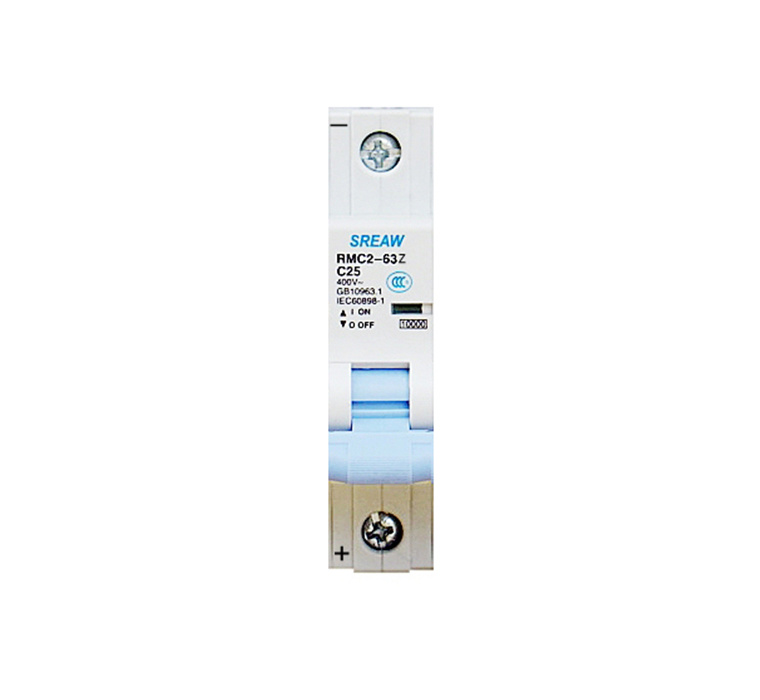

產品介紹

用途：

B型：直流無感或微感電路

C型：直流配電電路

短路及過載保護



使用環境：

環境溫度：-5?C~+40?C

海拔：≤2000m

空氣相對濕度：≤95%



結構特點：

快速閉合：保證沖擊性負載的可靠工作，延長斷路器壽命

具有短路限流結構——額定短路分斷能力高

具有過載及短路保護裝置——保護功能齊全

采用“框式”接線結構——接線安全可靠

可配多種附件：剩余電流動作斷路器、輔助觸頭、報警觸頭、分勵脫扣器——功能擴展簡便

模塊化、模數化——任意組合，系列配套

TH35mm標準安裝軌安裝—安裝簡捷方便

標準：

符合標準GB10963.2、IEC 60898-2

技術參數：

額定工作電壓

1P         DC125V

2P、3P、4P    DC250V

機械電氣壽命  10000次



脫扣特性

B型4~7In瞬時脫扣

C型7~15In瞬時脫扣

額定運行短路分斷能力

額定電流(A)B、C:1-63

分斷能力(kA)10
